VGA采集卡是如何工作的

发布时间:2017-10-29

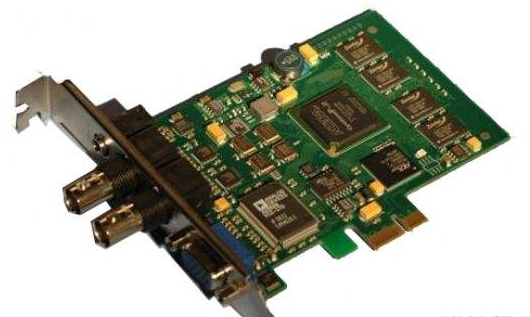

GA高清采集卡工作原理是由RGB模拟信号经过A/D采样后转换为数字信号,通过FPGA写入SDRAM作为缓存,再经FPGA从SDRAM中将采集压缩的数据读出通过PCI总线传输到上位机,由上位机对数据进行传输等处理。
    经过高速PCI总线能够直接采集图象到VGA显存或主机系统内存,此外不仅可以使图象直接采集到VGA,实现单屏工作方式,而且可以利用PC机内存的可扩展性,实现所需数量的序列图象逐帧连续采集,进行序列图象处理分析。如果将一台PC机VGA数据在另一台PC上显示以及采集VGA信号,传统的方法是将VGA信号通过视频转换器VGA—VIDEO变成视频信号,再通过视频采集卡在另一台PC机上显示采集。
    视频采集就是将视频源的模拟信号通过处理转变成数字信号(即0和1),并将这些数字信息存储在电脑硬盘上的过程。这种模拟/数字转变是通过视频采集卡上的采集芯片进行的。首先PC机发一个开始采集命令并等中断,然后VGA采集卡会探测场同步开始,然后启动采集一张图片(根据行场消隐及大小),采集结束后通过PCI中断通知pc机,而PC机收到些中断后,马上启动DMA读取VGA采集卡的数据(只需要准备好内存地址和所读大小即可),读取完毕即完成一次采集。由视频采集芯片将模拟信号转换成数字信号,然后传至板卡自带的临时存储器中,再由卡上自带视频压缩芯片执行压缩算法,将庞大的视频信号压缩变小,最后这些压缩后的直接或通过PCI桥芯片进入PCI,存储到硬盘。
    VGA高清采集卡能直接采集VGA信号,可以把输入的VGA视频信号实时采集压缩,并能立即在一台显示器上同时显示另外一台甚至多台设备的VGA数据,不用增加额外的设备。不同于PCI采集卡,不用担心CPU消耗过度问题,不用担心音视频信号不同步,不必担心信号采集效果、速度、质量,也不用担心起信号采集卡的兼容性、扩展性。
