明场照明

发布时间:2017-10-27

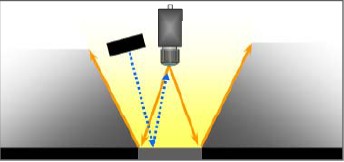

光源的明场照明通俗的讲就是光线反射进入相机,通过下图可以直观的理解明场照明和暗场照明

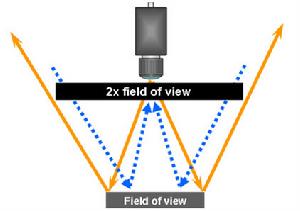

在上图中将光源放置于“W"型之内就是明场照明,明场照明有利于形成高对比度,但会在反光表面形成镜面反射。如果采用明场照明的话,光源范围应该在相机透镜处视场的两倍位置。


明场照明的案例

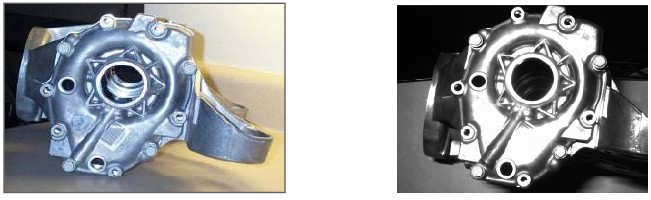

案例检测需求:一个大尺寸的汽车部件需要检测多个孔,以确定是否有螺栓,采用明场照明很容易看出孔里有没有螺栓

                物体                                                        照明后的图片
